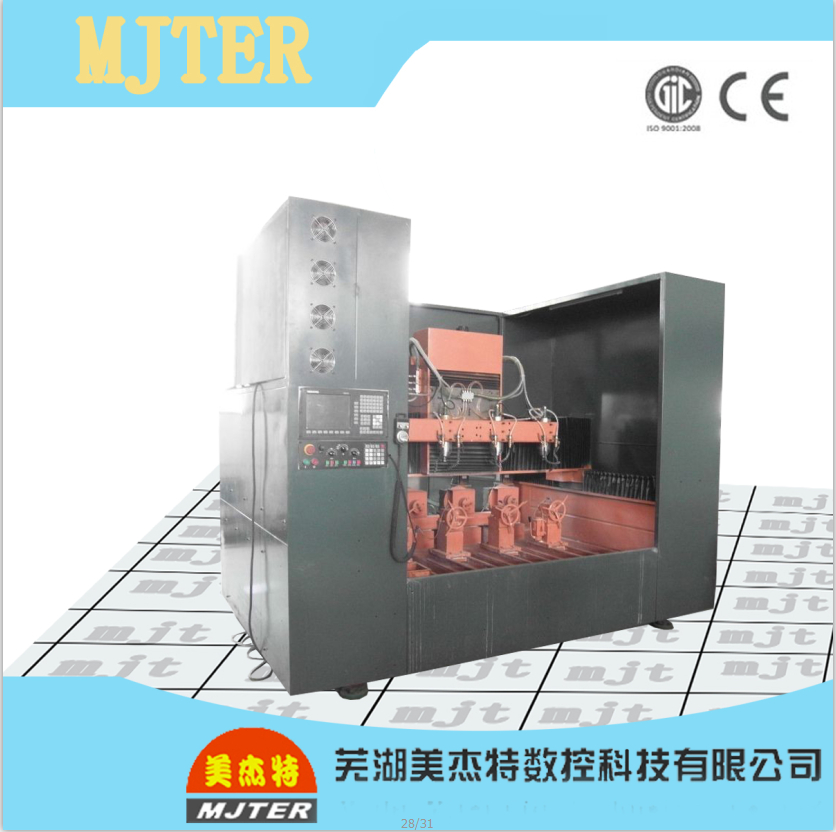

四轴四头重型立体机4M-0412

四轴四头重型立体机4M-0412

  • 所属分类:美杰特立体雕刻机
  • 四轴立体雕刻机MJT CNC 4M-0412 性能特点:
    刚—整体厚壁钢管构造机床,经过有限元(FEA)分析和设计,使机床稳定,不易变形,刚性最佳。
    精-机床导轨X Y Z三轴全部采用台湾或德国线性导轨+滚珠丝杠,实现高速、高精度加工,采用龙门移动方式,可承受重负荷工件。
    劲—CNC0412标配7KW水冷主轴(可选配进口台湾普森电主轴)
    跃—采用PCI接口的嵌入式数控系统,可实现断点续雕、断电记忆功能
详细信息

    机器特点

    1、多主轴雕刻,在同样图案上可以进行所主轴同时工作,极大提高了加工速度,也可单主轴独立工作,控制生产成本,

    2、床身采用整体厚度全钢结构设计,经焊接回火时效处理,刚性强,力度大,转动很平稳,使得长时间高速运行不变形,不抖动,

    3、可进行重切割,采用高速驱动器,保证机器长时间高速运行,

    4、专为要求大批量、小工件加工的客户而设计。



    可选配

    1、可选机型:MJT-0410 MJT-0412 MJT-0416

    2、可选主轴4个和6个或者8个,

    3、可选加工范围:400*1000mm,400*1200mm,400*1600mm

    技术参数

    参数/型号:MJT-0412 加工范围:400mm*1200mm 主轴功率:恒功率3.7KW
    运动模式:伺服驱动  最大加工速度:10m/min 电压:AC380±15%50HZ
    负载:800kw 最高快移速度:15m/min 轴转速:24000rpm
    主轴个数:4 形尺寸:2200*3300*2000mm 定位精度:0.05mm





    床身

    生产环境

    驱动器

    机器生产车间





    欧式家具、仿古实木家具、楼梯柱、佛像、工艺品、塑料模型等圆柱立体雕。

    机械手立体雕刻柱子头1

    北京狮子立体雕刻2

    北京狮子双头雕刻3

    米黄毛泽东三维雕刻4





    机器型号 4M-0412
    控制系统 四轴联动专用控系统
    立体雕刻尺寸 直径420 长度1200
    前后装工件 前后顶尖定位工件
    旋转轴承载重量 最大承载1000KG
    进料 方料宽400MM;高400MM;长度1200MM
    圆柱进料

    直径400MM;长度1200MM

    最大雕刻深度 300MM到中心位
    最大进刀量 最深一刀加工深度200MM
    雕刻速度 雕刻速度:6分钟
    雕刻精度 300MM:0.05MM
    外型尺寸 宽2200MM长3300MM高2000MM
    主轴功率 3.7-8KW,精密专用主轴
    电压 380V
    A轴伺服变速箱 台湾精密变速箱2000N.A
    Xy电机 台湾进口专利齿轮轴电机
    Z丝杆 日本THK3210
    Xz导轨 台湾35重负荷方导轨
    主要功能 立体雕刻,圆柱浮雕雕刻
    技术支持 独步行业的石材刀具雕刻技术解决方案
    水箱底座 选配(10000元)
    重量 3000KG
    包装 全封闭免熏蒸机制板包装
